1. Γενικές απαιτήσεις
Στη συνέχεια παρατίθενται τα οδικά σήματα και τα σύμβολα προς χρήση στις σήραγγες. Τα περισσότερα οδικά σήματα που αναφέρονται στο παρόν τμήμα περιγράφονται στη σύμβαση της Βιέννης για την οδική σήμανση και σηματοδότηση, του 1968, εκτός αν ορίζεται διαφορετικά.
Για τη διευκόλυνση της διεθνούς κατανόησης των σημάτων, το σύστημα σήμανσης και σημάτων που προβλέπει το παρόν παράρτημα βασίζεται στη χρήση σχημάτων και χρωμάτων για το χαρακτηρισμό κάθε κατηγορίας σημάτων και, όπου είναι δυνατό, στη χρήση γραφικών συμβόλων αντί επιγραφών. Εάν θεωρηθεί αναγκαίο να τροποποιηθούν τα προδιαγραφόμενα σήματα και σύμβολα, οι τροποποιήσεις δεν πρέπει να αλλοιώνουν τα ουσιώδη χαρακτηριστικά τους.
1.1. Τα οδικά σήματα χρησιμοποιούνται για την υπόδειξη των ακόλουθων εξοπλισμών ασφαλείας μέσα σε σήραγγες:
| • | Χώροι στάθμευσης, |
| • | Έξοδοι κινδύνου: το ίδιο σήμα χρησιμοποιείται για όλα τα είδη εξόδων κινδύνου. |
| • | Οδοί διαφυγής προς τις εξόδους ασφαλείας: οι δύο πλησιέστερες έξοδοι κινδύνου επισημαίνονται στα τοιχώματα της σήραγγας δίπλα στις εξόδους, σε αποστάσεις 25 m το πολύ, και σε ύψος από 1,0 έως 1,5 m, από τη στάθμη της διόδου διαφυγής με αναγραφή των αποστάσεων μέχρι τις εξόδους. |
| • | Σταθμοί έκτακτης ανάγκης: σήματα που υποδεικνύουν το σημείο όπου βρίσκονται τα τηλέφωνα έκτακτης ανάγκης και οι πυροσβεστήρες. |
1.2. Ραδιοσυχνότητες:
Στις σήραγγες στις οποίες οι χρήστες μπορούν να λαμβάνουν πληροφορίες μέσω του ραδιοφώνου τους, κατάλληλο σήμα τοποθετημένο πριν από την είσοδο δίνει οδηγίες στους χρήστες για τον τρόπο με τον οποίον μπορούν να λάβουν τις πληροφορίες αυτές.
1.3. Τα σήματα και οι επισημάνσεις σχεδιάζονται και τοποθετούνται έτσι ώστε να είναι σαφώς ορατά.
2. Περιγραφή σημάτων και πινακίδων
Εφόσον απαιτείται, στο χώρο προειδοποίησης που προηγείται της σήραγγας, στο εσωτερικό της σήραγγας και μετά το πέρας της σήραγγας χρησιμοποιούνται κατάλληλα σήματα. Κατά το σχεδιασμό των σημάτων αναγγελίας για μια σήραγγα, λαμβάνονται υπόψη οι τοπικές συνθήκες κυκλοφορίας και κατασκευής καθώς και οι λοιπές τοπικές συνθήκες. Χρησιμοποιούνται σήματα σύμφωνα με τη σύμβαση της Βιέννης για την οδική σήμανση και σηματοδότηση.
2.1. Σήμα σήραγγα
Σε κάθε είσοδο της σήραγγας τοποθετείται το ακόλουθο σήμα:
Σήμα Ε1 1Α για τις οδικές σήραγγες της σύμβασης της Βιέννης.
Το μήκος περιλαμβάνεται είτε στο κατώτερο μέρος της πινακίδας ή σε συμπληρωματική πινακίδα Η2.
Για τις σήραγγες μήκους άνω των 3 000 m, το εναπομένον μήκος της σήραγγας αναγράφεται κάθε 1.000 m.
Μπορεί να αναγράφεται επίσης και το όνομα της σήραγγας
2.2. Οριζόντια σήμανση
Τοποθετείται οριζόντια διαγράμμιση στο παρόδιο άκρο. Στις σήραγγες διπλής κατεύθυνσης κυκλοφορίας, πρέπει να χρησιμοποιούνται ευδιάκριτα μέσα κατά μήκος της διαχωριστικής γραμμής (μονής ή διπλής) μεταξύ των δύο κατευθύνσεων κυκλοφορίας.
2.3. Σήματα και πινακίδες για την επισήμανση των εγκαταστάσεων
Σταθμοί έκτακτης ανάγκης

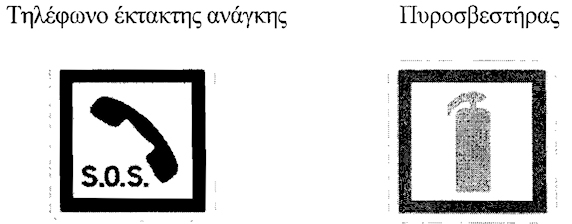

Οι σταθμοί έκτακτης ανάγκης φέρουν ενημερωτικά σήματα τα οποία συνίστανται σε σήματα F σύμφωνα με τη σύμβαση της Βιέννης και υποδεικνύουν τον εξοπλισμό που ευρίσκεται στη διάθεση των χρηστών, όπως:
Στους σταθμούς ασφαλείας που χωρίζονται από τη σήραγγα με πόρτα, τοποθετείται ένα ευανάγνωστο κείμενο, συνταγμένο στις κατάλληλες γλώσσες, το οποίο επισημαίνει ότι ο σταθμός ασφάλειας δεν εξασφαλίζει προστασία σε περίπτωση πυρκαγιάς. Σχετικό παράδειγμα είναι το εξής:
Ο ΧΩΡΟΣ ΑΥΤΟΣ ΔΕΝ ΠΑΡΕΧΕΙ ΠΡΟΣΤΑΣΙΑ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΥΡΚΑΓΙΑΣ
Ακολουθείστε τα σήματα στους τοίχους για να φθάσετε σε έξοδο κινδύνου
Χώροι στάθμευσης

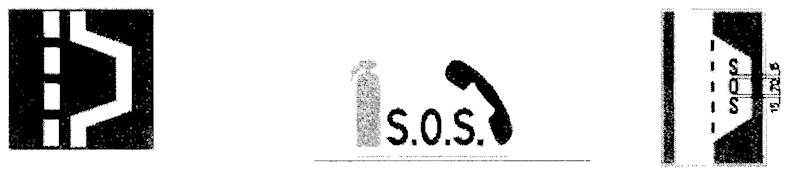

Τα σήματα που επισημαίνουν τους χώρους στάθμευσης είναι σήματα Ε σύμφωνα με τη σύμβαση της Βιέννης.
Τα τηλέφωνα και οι πυροσβεστήρες επισημαίνονται με πρόσθετη πινακίδα ή μπορούν να είναι ενσωματωμένοι στο ίδιο το σήμα.
Έξοδοι κινδύνου

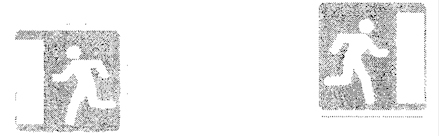

Τα σήματα επισήμανσης των Εξόδων κινδύνου είναι σήματα G σύμφωνα με τη σύμβαση της Βιέννης. Παραδείγματα δίδονται στη συνέχεια:

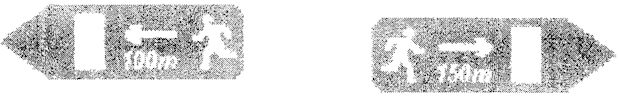

Είναι επίσης αναγκαίο να επισημαίνονται επάνω στα τοιχώματα της σήραγγας οι δύο πλησιέστερες έξοδοι.
Παραδείγματα δίδονται στη συνέχεια:
Σήματα για τις λωρίδες κυκλοφορίας
Τα σήματα αυτά μπορούν να είναι κυκλικά ή ορθογώνια.
Σήμανση μέσω πινακίδων μεταβλητών μηνυμάτων
Τα σήματα μέσω πινακίδων μεταβλητών μηνυμάτων παρέχουν σαφείς ενδείξεις για την ενημέρωση των χρηστών της σήραγγας σχετικά με κυκλοφοριακή συμφόρηση, μηχανικές βλάβες, ατυχήματα, πυρκαγιά ή άλλους κινδύνους.
