1. Μέθοδοι προέντασης





2. Αρχική προένταση



Η αρχική τάση του τένοντα, μετά την απομάκρυνση των γρύλων και αφού λειτουργήσουν οι αγκυρώσεις, δεν θα πρέπει να υπερβαίνει την μικρότερη από τις επόμενες δύο τιμές:



(4.1)



(4.2)



Η ελάχιστη απαιτούμενη αντοχή σκυροδέματος κατά την στιγμή της προέντασης, ώστε να αποφεύγεται ο κίνδυνος υποχώρησης των σωμάτων αγκύρωσης, δίδεται στα πιστοποιητικά των διαφόρων συστημάτων προέντασης.



Εφόσον υπάρχει ολίσθηση των τενόντων στις θέσεις αγκυρώσεως τους και μέσα στο μήκος επιρροής της ολίσθησης, οι μέγιστες τάσεις στον γρύλο μπορούν να ληφθούν κατά την στιγμή της προέντασης ίσες με:



(4.3)



(4.4)



3. Απώλειες προέντασης



3.1. Γενικά



Για δεδομένη ηλικία του σκυροδέματος, οι απώλειες προέντασης σε μία διατομή (σε σχέση με τη μέγιστη τάση στο γρύλο προέντασης), ισούται με το άθροισμα:





Η εκτίμηση των απωλειών βασίζεται γενικά στη χρησιμοποίηση μέσων τιμών των βασικών δεδομένων.



3.2. Απώλειες πριν από την προένταση του σκυροδέματος (Προεντεταμένη κλίνη)



Οι παρακάτω απώλειες πρέπει να λαμβάνονται υπόψη στους υπολογισμούς:





3.3. Μειώσεις



3.3.1. Μειώσεις λόγω ελαστικής παραμόρφωσης του σκυροδέματος



Πρέπει να ληφθεί υπόψη η μείωση προέντασης λόγω βράχυνσης του σκυροδέματος η οποία προκύπτει:





3.3.2. Μειώσεις λόγω τριβής (Προένταση)



Η τάση του τένοντα, σp0(x), σε μια διατομή που βρίσκεται σε απόσταση x από την ενεργό αγκύρωση είναι μειωμένη σε σχέση με την τάση σp0,max(x = 0), στη θέση της αγκύρωσης, κατά τις μειώσεις λόγω τριβής. Η τάση στην θέση x μπορεί να υπολογισθεί μέσω της ακόλουθης σχέσης:



(4.5)



όπου:



μ συντελεστής τριβής μεταξύ τένοντα και σωλήνα,

α άθροισμα των απολύτων τιμών των γωνιακών εκτροπών του τένοντα από τη θέση 0 μέχρι την θέση x, μετρούμενων σε ακτίνια (χωρίς να λαμβάνεται υπόψη η διεύθυνση ή το πρόσημο τους),

k αθέλητη γωνιακή εκτροπή (ακτίνια ανά μονάδα μήκους) από την ακριβή χάραξη των τενόντων.



Στα πιστοποιητικά των διαφόρων συστημάτων προέντασης δίνονται τιμές για το μ και το k.



Λίπανση επιτρέπεται μόνο με λιπαντικά για τα οποία υπάρχει εγκριτική απόφαση, ώστε να μην υπάρχει κίνδυνος βλάβης του αλκαλικού περιβάλλοντος των τενόντων.



3.3.3. Μειώσεις λόγω ολίσθησης στις αγκυρώσεις (Προένταση)



Πρέπει να λαμβάνεται υπόψη η ολίσθηση του τένοντα κατά τη στιγμή της σφήνωσης, καθώς και η παραμόρφωση της αγκύρωσης.



3.3.4. Άλλες μειώσεις



Πρέπει να λαμβάνονται υπόψη και όλα τα άλλα πιθανά αίτια μειώσεων που οφείλονται στην μέθοδο ή στον εξοπλισμό της προέντασης.



3.4. Χρόνιες απώλειες λόγω ερπυσμού και συστολής ξήρανσης του σκυροδέματος και χαλάρωσης του χάλυβα



Ο υπολογισμός των χρόνιων απωλειών λόγω ερπυσμού και συστολής ξήρανσης του σκυροδέματος και χαλάρωσης του χάλυβα πρέπει να λαμβάνει υπόψη την αλληλεξάρτηση των φαινομένων.



4. Αντιπροσωπευτικές τιμές



4.1. Υπολογισμός απωλειών προέντασης



Για τις περισσότερες περιπτώσεις αρκεί ο υπολογισμός των τιμών της προέντασης σε δύο χρονικές περιόδους:





Κατά τον υπολογισμό των τιμών της προέντασης στη διατομή x λαμβάνονται υπόψη οι ακόλουθες απώλειες:



Για t=0: Οι μειώσεις (παράγραφος 3.3) στις οποίες, στην περίπτωση προεντεταμένης κλίνης, προστίθενται και οι απώλειες πριν από την προένταση του σκυροδέματος (παράγραφος 3.2) το άθροισμα των απωλειών αυτών συμβολίζεται με ΔΡ0(x) .



Για t=∞: Οι προηγούμενες απώλειες ΔΡ0(x) αυξημένες κατά τις χρόνιες απώλειες ΔΡ∞(x) (παράγραφος 3.4).



4.2. Τιμές της προέντασης εισαγόμενες στους υπολογισμούς



Για τις συνηθέστερες περιπτώσεις αρκεί να ληφθεί υπόψη μόνο μια αντιπροσωπευτική τιμή προέντασης. Η τιμή αυτή ισούται με την μέση τιμή σε χρόνο t για την υπόψη διατομή x:



(4.6)



όπου:



P0 αρχική προένταση κατά την στιγμή t=0 εφαρμοζόμενη στο άκρο (x=0),

ΔPt(x) χρόνιες απώλειες σε χρόνο t στη διατομή x.



5. Ειδικά θέματα προέντασης



Η προένταση γενικά προκαλεί:



α) τοπικά φαινόμενα στην περιοχή των αγκυρώσεων και στα σημεία όπου οι τένοντες αλλάζουν διεύθυνση,

β) ισοστατικές επιρροές σε ισοστατικούς φορείς,

γ) ισοστατικές και υπερστατικές επιρροές σε υπερστατικούς φορείς.



5.1. Διανομή της δύναμης προέντασης



α) Προένταση μετά από την σκλήρυνση του σκυροδέματος



Σε περίπτωση ενός στοιχείου με μεγάλο πλάτος, γίνεται η παραδοχή ότι η δύναμη προέντασης διανέμεται πέραν της αγκύρωσης υπό γωνία 2)β, όπου tan(β) = 2/3 (β ~= 34°) .



Σε περίπτωση πλακοδοκού γίνεται η παραδοχή ότι η δύναμη προέντασης διανέμεται:





β) Προένταση πριν από την έγχυση του σκυροδέματος



Η εφελκυστική τάση σε έναν προτανυόμενο τένοντα υποτίθεται ότι λαμβάνει την τιμή σχεδιασμού της σε απόσταση lbpd.



Η απόσταση αυτή ισούται με 0.80 x lbp ή με 1.20 x lbp , ανάλογα με το ποια από αυτές τις δύο τιμές είναι δυσμενέστερη για το υπό εξέταση εντατικό μέγεθος (lbp είναι το μήκος αγκύρωσης, όπως ορίσθηκε στην παράγραφο 3.2.4).



Ως μήκος ανάπτυξης της προέντασης ορίζεται η απόσταση μεταξύ του άκρου του τένοντα και μίας διατομής πέραν της οποίας η διανομή των ορθών τάσεων λόγω προέντασης θεωρείται γραμμική, σε όλο το ύψος της διατομής.



Για ορθογωνική διατομή με ευθύγραμμους τένοντες στο κάτω μέρος της διατομής, μπορεί να θεωρηθεί ότι το μήκος ανάπτυξης της προέντασης είναι:





όπου h είναι το ύψος της διατομής.



Σημειώνεται ότι κατά τον έλεγχο της αγκύρωσης πρέπει να ληφθεί υπόψη το μέγεθος του μήκους μεταθέσεως του διαγράμματος ροπών κάμψεως (παράγραφος 11.2.4). Για πλακοδοκούς μπορεί να υιοθετηθεί ο κανόνας διανομής προέντασης που εφαρμόζεται στην περίπτωση προέντασης μετά από την σκλήρυνση του σκυροδέματος.



5.2. Τένοντες χωρίς συνάφεια



Αυτή η περίπτωση μπορεί να αφορά:



προσωρινώς μεν τένοντες οι οποίοι πρόκειται να συνδεθούν με το σκυρόδεμα μέσω τσιμεντενέματος (οι τένοντες υπάγονται σε αυτήν την κατηγορία πριν από την ενεργοποίηση της σύνδεσής τους με το σκυρόδεμα),



μονίμως δε τένοντες για τους οποίους δεν προβλέπεται σύνδεση των τενόντων με το σκυρόδεμα (προένταση χωρίς σύνδεση).



Κατά κανόνα η δύναμη προέντασης που επιβάλλεται μέσω τενόντων χωρίς συνάφεια, θεωρείται τμήμα των δράσεων.



5.3. Τένοντες με συνάφεια



Ο τρόπος με τον οποίον επιδρά η προένταση ως τμήμα των δράσεων ή ως μέρος της αντίστασης μίας διατομής μεταβάλλεται με την αύξηση των δράσεων. Αυτό το δεδομένο πρέπει να λαμβάνεται υπόψη κατά τον καθορισμό των επί μέρους συντελεστών γp ή γm αντιστοίχως.



Έτσι,



1) Στις ισοστατικές επιρροές, η προένταση λαμβάνεται υπόψη σε μια διατομή ως:



α) τμήμα της εσωτερικής αντοχής, όταν η παραμόρφωση των τενόντων είναι μεγαλύτερη από εp0.1d (παραμόρφωση ίση με fp0.1k/ γs Es). Αυτή η περίπτωση θα πρέπει να εξετάζεται:





β) τμήμα των εξωτερικών δράσεων, όταν η επιμήκυνση των τενόντων είναι μικρότερη από την εpd (και συνεπώς οι τένοντες βρίσκονται στην ελαστική περιοχή).



2) Στις υπερστατικές επιρροές, επειδή αυτές επηρεάζονται ελάχιστα από την εξέλιξη της φόρτισης, η προένταση λαμβάνεται πάντοτε ως τμήμα των εξωτερικών δράσεων.



Για την εφαρμογή των παραπάνω διατάξεων, η διαδικασία που πρέπει να υιοθετηθεί δίνεται στον Πίνακα 4.1. Οι απαιτούμενοι επιμέρους συντελεστές ασφαλείας γf και γm, καθώς και οι συντελεστές συνδυασμών δράσεων, ψ, λαμβάνονται σύμφωνα με το Κεφάλαιο 6.

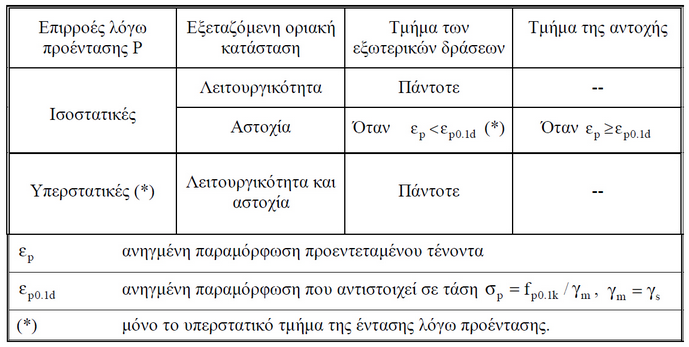

Πίνακας 4.1: Εισαγωγή της προέντασης στους υπολογισμούς.
