Κεφάλαιο 2: Δεδομένα για το σκυρόδεμα
 Περιεχόμενα |  Προηγούμενο |  Επόμενο |
|
1. Γενικά
Η αντοχή και τα άλλα δεδομένα για το σκυρόδεμα καθορίζονται βάσει τυποποιημένων δοκιμών.
2. Φαινόμενο βάρος
Το φαινόμενο βάρος θα προσδιορίζεται μέσω δοκιμών ή θα εκτιμάται με βάση τις γνωστές τιμές φαινομένων βαρών των συστατικών του σκυροδέματος.
3. Θλιπτική αντοχή
3.1. Χαρακτηριστική αντοχή
Ο Κανονισμός αυτός βασίζεται σε θλιπτική αντοχή σκυροδέματος που μετράται στις 28 ημέρες σε κυλινδρικά δοκίμια διαμέτρου 150 mm και ύψους 300 mm ή κυβικά δοκίμια ακμής 150 mm, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ).
Χαρακτηριστική αντοχή κυλινδρικού δοκιμίου fck ή κυβικού δοκιμίου fck,cube θεωρείται εκείνη η τιμή αντοχής κάτω της οποίας υπάρχει 5% πιθανότητα να βρεθεί η τιμή αντοχής ενός τυχαίου δοκιμίου.
Στην πράξη το σκυρόδεμα θεωρείται ότι ανήκει στην κατηγορία που προδιαγράφεται στην μελέτη, αν τα αποτελέσματα των δοκιμών συμφωνούν με τα κριτήρια συμμόρφωσης του Κανονισμού Τεχνολογίας Σκυροδέματος.
3.2. Κατηγορίες σκυροδέματος
Η διαστασιολόγηση πρέπει να βασίζεται σε κατηγορία σκυροδέματος που αντιστοιχεί σε καθορισμένη τιμή χαρακτηριστικής αντοχής.
Οι κατηγορίες σκυροδέματος είναι οι ακόλουθες:
C12/15 |
C16/20 |
C20/25 |
C25/30 |
C30/37 |
C35/45 |
C40/50 |
C45/55 |
C50/60 |
όπου ο πρώτος αριθμός κάθε κατηγορίας ορίζει την χαρακτηριστική αντοχή κυλίνδρου (fck), ενώ ο δεύτερος ορίζει την χαρακτηριστική αντοχή κύβου (fck,cube) σε MPa, στις 28 ημέρες.
Η χρήση της κατηγορίας C12/15 σε οπλισμένο σκυρόδεμα επιτρέπεται μόνο για κτίρια χωρίς αυξημένες απαιτήσεις πλαστιμότητας (βλέπε παράγραφο 6.1.3) με τρεις το πολύ ορόφους.
Η χρήση της κατηγορίας C16/20 σε οπλισμένο σκυρόδεμα επιτρέπεται μόνο:
| • | για κτίρια χωρίς αυξημένες απαιτήσεις πλαστιμότητας, ανεξαρτήτως του αριθμού των ορόφων. |
| • | Για κτίρια με αυξημένες απαιτήσεις πλαστιμότητας, με τρεις το πολύ ορόφους. |
Για προεντεταμένο σκυρόδεμα δεν επιτρέπονται οι κατηγορίες C12/15, C16/20 και C20/25.
4. Εφελκυστική αντοχή
Στον Κανονισμό αυτό και εφόσον δεν υπάρχει άλλη ένδειξη, ο όρος εφελκυστική αντοχή αναφέρεται σε καθαρό αξονικό εφελκυσμό, όπως έχει οριστεί από τον Κανονισμό Τεχνολογίας Σκυροδέματος.
Η εφελκυστική αντοχή του σκυροδέματος fct μπορεί να εκτιμηθεί βάσει της χαρακτηριστικής αντοχής του σκυροδέματος από τον Πίνακα 2.1.
Πίνακας 2.1: Εφελκυστική αντοχή σε MPa.
fck |
12 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
fctk0.05 |
1.10 |
1.30 |
1.50 |
1.80 |
2.00 |
2.20 |
2.50 |
2.70 |
2.90 |
fctm |
1.60 |
1.90 |
2.20 |
2.60 |
2.90 |
3.20 |
3.50 |
3.80 |
4.10 |
fctk0.95 |
2.00 |
2.50 |
2.90 |
3.30 |
3.80 |
4.20 |
4.60 |
4.90 |
5.30 |
Η εφελκυστική αντοχή του σκυροδέματος (fct) μπορεί να εκτιμηθεί από τις αντίστοιχες αντοχές εφελκυσμού από κάμψη (fct,fl) ή από διάρρηξη (fct,sp) από τις ακόλουθες σχέσεις:
(2.1)α)
(2.1)β)
5. Παραμορφώσεις
5.1. Διαγράμματα τάσεων - παραμορφώσεων
Ο μελετητής μπορεί να χρησιμοποιεί αιτιολογημένως διάφορες μορφές του διαγράμματος τάσεων - παραμορφώσεων, ανάλογα με την φύση του έργου και με τις ειδικές απαιτήσεις της μελέτης. Για οικοδομικά έργα, κατάλληλα ιδεατά διαγράμματα περιέχονται στα αντίστοιχα Κεφάλαια του Κανονισμού.
Η γενική μορφή των διαγραμμάτων τάσεων - παραμορφώσεων παρουσιάζεται στο Σχήμα 2.1.

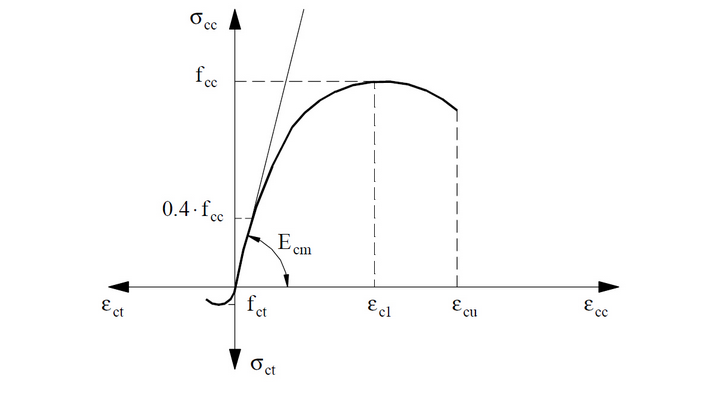

Σχήμα 2.1: Σχηματικό διάγραμμα τάσεων - παραμορφώσεων σκυροδέματος (c=θλίψη, t=εφελκυσμός).
5.2. Μέτρο ελαστικότητας
Η μέση τιμή Ecm του επιβατικού μέτρου ελαστικότητας μπορεί να εκτιμηθεί βάσει της χαρακτηριστικής θλιπτικής αντοχής του σκυροδέματος, μέσω του πίνακα 2.2.
Πίνακας 2.2: Επιβατικό μέτρο ελαστικότητας σε GPa.
fck |
12 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
Ecm |
26 |
27.5 |
29 |
30.5 |
32 |
33.5 |
35 |
36 |
37 |
5.3. Λόγος Poisson
Για το λόγο του Poisson μπορεί να ληφθεί μία τιμή μεταξύ 0.00 και 0.20.
5.4. Ερπυσμός και συστολή ξήρανσης
Για οικοδομικά έργα μπορούν να ληφθούν για τον τελικό συντελεστή ερπυσμού και την τελική συστολή ξήρανσης (t=∞), ως αντιπροσωπευτικές οι τιμές του πίνακα 2.3 εφόσον η τάση του σκυροδέματος δεν υπερβαίνει την τιμή 0.50 x fck.

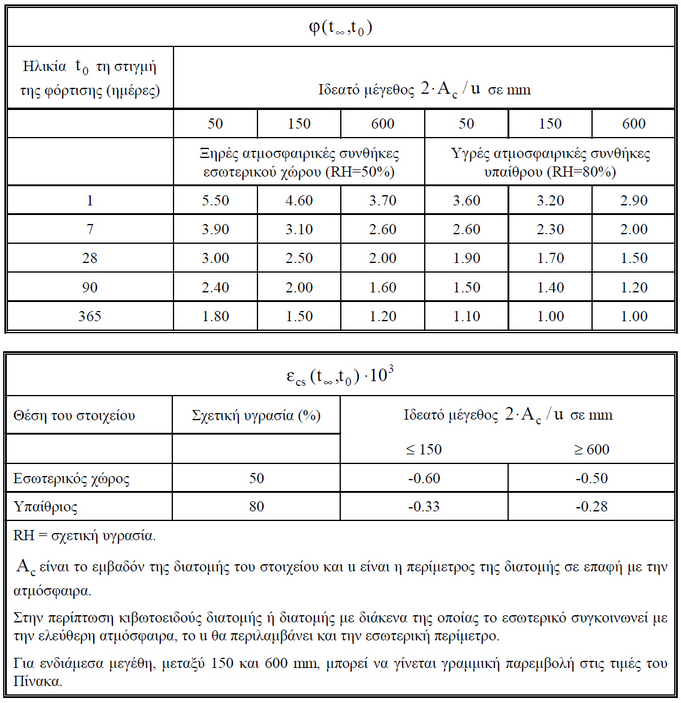

Πίνακας 2.3: Τελικές τιμές του συντελεστή ερπυσμού φ(t∞,t0) και της συστολής ξήρανσης εcs (t∞,t0) σκυροδέματος.
Για τάσεις σc < 0.50 x fck, γίνονται οι εξής παραδοχές:
| • | Οι ερπυστικές παραμορφώσεις συνδέονται γραμμικά με τις τάσεις. |
| • | Όταν η επιβαλλόμενη τάση μεταβάλλεται κατά διαστήματα, οι ερπυστικές παραμορφώσεις που αντιστοιχούν στο διάστημα επιβολής κάθε τιμής της τάσης προστίθενται. |
5.5. Συντελεστής θερμικής διαστολής
Ο συντελεστής θερμικής διαστολής του σκυροδέματος μπορεί να λαμβάνεται ίσος με 10 x 10-6 ανά °C.
