16.1. Απαιτήσεις έναντι παραμορφώσεων
Ο μελετητής πρέπει να εξετάσει αν απαιτούνται ειδικοί έλεγχοι των παραμορφώσεων σε κατάσταση λειτουργίας, ώστε:
| • | να εξασφαλισθεί η χρήση για την οποία προβλέπεται το έργο, |
| • | να αποφευχθούν οι βλάβες, |
| • | να προβλεφθούν στη φάση της κατασκευής αρνητικά βέλη (υπερυψώσεις). |
Σε ορισμένες περιπτώσεις ο μελετητής πρέπει σε συμφωνία με τον κύριο του έργου, να καθορίσει παραδεκτές οριακές τιμές παραμορφώσεων.
Εφόσον δεν ορίζονται αυστηρότερα κριτήρια, τα υπολογιζόμενα βέλη κάμψης οριζόντιων δομικών στοιχείων για τα συνήθη οικοδομικά έργα πρέπει να μην υπερβαίνουν τις τιμές του Πίνακα 16.1.
Πίνακας 16.1: Μέγιστες τιμές των βελών κάμψης οριζόντιων δομικών στοιχείων οικοδομικών έργων από σκυρόδεμα.
Κριτήριο |
Φόρτιση |
Συνδυασμός |
Όριο |
Εμφάνιση - Χρηστικότητα |
Ολική |
Βραχυχρόνιος |
1/250 |
Βλάβη διαχωριστικών |
Μετά την τοποθέτηση των διαχωριστικών |
Μακροχρόνιος |
1/500 |
16.2. Περιπτώσεις απαλλαγής από τον έλεγχο των βελών κάμψης
Ο έλεγχος των βελών κάμψης δεν είναι απαραίτητος στις παρακάτω περιπτώσεις:
| • | αμφιέρειστες ή τετραέρειστες πλάκες με λόγο al/d μικρότερο ή ίσο με 30. |
| • | δοκοί με λόγο al/h μικρότερο ή ίσο με 20. |
| • | δοκοί και πλάκες που φέρουν ευαίσθητα διαχωριστικά, με λόγο (al)2/h μικρότερο ή ίσο με 150 (l και h σε μέτρα), εκτός αν λαμβάνονται κατάλληλα κατασκευαστικά μέτρα οπότε μπορούν να εφαρμοσθούν τα προηγούμενα όρια πλακών και δοκών. |
Για τις συνηθισμένες περιπτώσεις εφαρμογής με σταθερό ύψος κατασκευής ο συντελεστής α μπορεί να λαμβάνεται από τον Πίνακα 16.2.

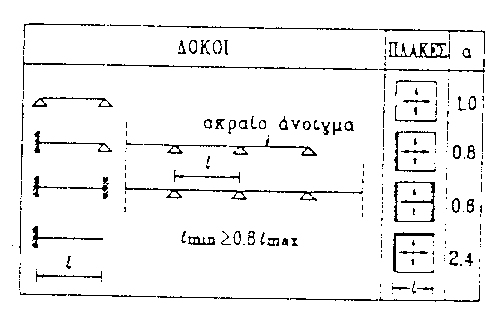

Πίνακας 16.2: Τιμές του α (λόγου μεταξύ ιδεατού μήκους και θεωρητικού ανοίγματος).
16.3. Υπολογισμός των βελών κάμψης
16.3.1. Βασικές αρχές υπολογισμού βελών κάμψης
Τα βέλη που προέρχονται από ροπές κάμψης προκύπτουν από διπλή ολοκλήρωση της καμπυλότητας 1/r κατά μήκος του στοιχείου. Η ολική καμπυλότητα σε χρόνο t είναι το άθροισμα της καμπυλότητας λόγω στιγμιαίων φορτίων και των καμπυλοτήτων λόγω ερπυσμού και συστολής ξήρανσης, δηλαδή:
(l/r)t = (l/r)e + (l/r)cc + (l/r)cs (16.1)
όπου γενικά, ανάλογα με το υπόψη τμήμα του φορέα κάθε ένας από τους όρους του δεύτερου μέρους της εξίσωσης σχετίζεται με το στάδιο Ι, με το στάδιο ΙΙ με σταθεροποιημένες ρωγμές ή με κάποιο ενδιάμεσο στάδιο.
16.3.1.1. Υπολογισμός των βελών κάμψης λόγω καμπτικών ροπών και αξονικών δυνάμεων
Τα βέλη κάμψης προκύπτουν γενικά από τη διπλή ολοκλήρωση της καμπυλότητας (l/r)t κατά μήκος του στοιχείου.
Σε περίπτωση μη ρηγματωμένης διατομής (στάδιο Ι) ο υπολογισμός γίνεται με τις μεθόδους της ελαστικότητας.
Για στοιχεία από προεντεταμένο σκυρόδεμα που συνήθως βρίσκονται στο στάδιο Ι, το βέλος που προκύπτει από τις μεθόδους της ελαστικότητας θα πρέπει να διορθώνεται κατάλληλα, ώστε να λαμβάνεται υπόψη η επιρροή από τη συστολή ξήρανσης, τη χαλάρωση και τον ερπυσμό.
Στην περίπτωση ρηγματωμένης διατομής (στάδιο ΙΙ) για τα συνηθισμένα οικοδομικά έργα, ο υπολογισμός των βελών κάμψης λόγω καμπτικών ροπών και αξονικών δυνάμεων μπορεί να γίνει με τη βοήθεια καταλλήλων προσεγγιστικών υπολογισμών.
