1. Γενικές Απαιτήσεις.



Όλοι οι αγωγοί του Εσωτερικού Τηλεπικοινωνιακού Δικτύου Οικοδομής (πολύζευγα καλώδια ή διπλαγωγοί), καθώς και το καλώδιο εισαγωγής, τοποθετούνται σε δίκτυο σωλήνωσης, που περιλαμβάνει σωλήνες, καλωδιαγωγούς (κανάλια), φρεάτια κ.λ.π. και κατασκευάζεται, έτσι ώστε:



α. Να αποκλείεται η διείσδυση και συγκράτηση νερού.



β. Να οδεύει μέσα από κοινόχρηστους επισκέψιμους χώρους, που να μην είναι επικίνδυνοι για εργασία. Όπου αυτό είναι, για τεχνικούς λόγους, αδύνατο, να χρησιμοποιούνται σιδηροσωλήνες συνεχείς, χωρίς ενδιάμεσα φρεάτια ή κουτιά διέλευσης.



γ. Να μη διέρχεται από χώρους, στους οποίους είναι εγκατεστημένοι υποσταθμοί της Δημόσιας Επιχείρισης Ηλεκτρισμού.



δ. Να είναι πλήρως διαχωρισμένο από το ηλεκτρικό δίκτυο και να τηρούνται απαραίτητα, οι ελάχιστες αποστάσεις μεταξύ των σωληναγωγών του Εσωτερικού Τηλεπικοινωνιακού Δικτύου Οικοδομής και του ηλεκτρικού δικτύου, σύμφωνα με τον εκάστοτε ισχύοντα Κανονισμό Εσωτερικών Ηλεκτρολογικών Εγκαταστάσεων.



Ιδιαίτερα:



(1) Για χωνευτά τμήματα σωληνώσεων, μέσα στις οικοδομές, να τηρούνται αποστάσεις:





(2) Για υπόγεια τμήματα σωληνώσεων, να τηρούνται αποστάσεις:



Μεγαλύτερες των 45 cm από γραμμές τάσης 1000 VOLT και άνω, ή μεγαλύτερες των 30 cm με παρεμβολή συμπιεσμένου χώματος. Η απόσταση αυτή μπορεί να μικρύνει, όταν παρεμβληθεί, τοίχωμα εκ σκυροδέματος πάχους 7.5 τουλάχιστον cm ή πλινθοδομή πάχους 10 cm.



Για χαμηλές τάσεις και όταν οι αγωγοί τοποθετούνται μέσα σε γειωμένους μεταλλικούς σωλήνες, δεν είναι αναγκαία η τήρηση των ανωτέρω αποστάσεων ασφαλείας, μεταξύ σωληνώσεων.



2. Σωλήνωση Καλωδίου Εισαγωγής. Η κατασκευή της σωλήνωσης εισαγωγής, θα γίνεται σύμφωνα με τις γενικότερες οδηγίες, που αφορούν την όλη σωλήνωση του Εσωτερικού Τηλεπικοινωνιακού Δικτύου Οικοδομής.



Ιδιαίτερα:



α. Θα αρχίζει από απόσταση 10 - 20 cm, έξω από τη ρυμοτομική γραμμή, σε βάθος 60 - 70 cm, θα απέχει τουλάχιστον 50 cm από εγκαταστάσεις άλλων Οργανισμών και θα καταλήγει στο κάτω μέρος του Κουτιού Τερματισμού ή στον Κύριο Κατανεμητή (ή Κατανεμητής Γηπέδου) του Εσωτερικού Τηλεπικοινωνιακού Δικτύου Οικοδομής, κοντά σε μία από τις τέσσερις γωνίες του, χωρίς όμως να προεξέχει από την εσωτερική του πλευρά.



β. Θα φέρει υποχρεωτικά οδηγό από σύρμα γαλβανισμένο, με διατομή τουλάχιστον 6 mm2, για το τράβηγμα του καλωδίου εισαγωγής από το συνεργείο του Οργανισμού Τηλεπικοινωνιών Ελλάδος.



γ. Για τις περιπτώσεις οικοπέδων διαμπερών, γωνιακών ή με πρόσοψη μεγαλύτερη των 15 m, θα ζητούνται οδηγίες από την αρμόδια Υπηρεσία του Οργανισμού Τηλεπικοινωνιών Ελλάδος, για να επιτυγχάνεται η καλύτερη δυνατή όδευση και κατάληξη της σωλήνωσης εισαγωγής, σε συνδυασμό και με τη θέση των εφεδρειών του δικτύου του Οργανισμού Τηλεπικοινωνιών Ελλάδος, άλλως θα επιβαρύνεται ο κατασκευαστής ή ο ιδιοκτήτης (αν δεν υπάρχει κατασκευαστής), με τη δαπάνη κατασκευής του επί πλέον δικτύου του Οργανισμού Τηλεπικοινωνιών Ελλάδος, ή θα μετατοπίζει το σημείο κατάληξης της σωλήνωσης εισαγωγής στο πεζοδρόμιο και στο σημείο που θα του υποδειχθεί.



Η εν λόγω δαπάνη βαρύνει τον ενδιαφερόμενο, ανεξάρτητα από την υπέρβαση ή μη της αποστάσεως που ορίζεται στο άρθρο 13 παράγραφος 2.

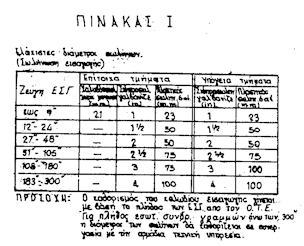

δ. Οι ελάχιστες διάμετροι των σωλήνων εισαγωγής και οι διαστάσεις των φρεατίων ανάλογα με το πλήθος των Εσωτερικών Συνδρομητικών Γραμμών των καλωδίων, το είδος των σωλήνων και ο τρόπος τοποθέτησής τους, φαίνονται στους Πίνακες I και V. Ιδιαίτερα σε επαγγελματικούς χώρους συνιστάται να προβλέπονται εφεδρικοί σωλήνες από τον Κύριο Κατανεμητή μέχρι τα ΚΣΛ, καθώς και εφεδρικός σωλήνας από τη ρυμοτομική γραμμή μέχρι τον Κύριο Κατανεμητή ή Κατανεμητή Γηπέδου για την μελλοντική διέλευση ειδικών καλωδίων παροχής νέων υπηρεσιών ή ενίσχυση της εισαγωγής κατά περίπτωση.





3. Σωλήνωση για τις Εσωτερικές Συνδρομητικές Γραμμές.



α. Σωλήνες.



Χρησιμοποιούνται για την τοποθέτηση:





Τοποθετούνται κατά κανόνα χωνευτοί και αν κατ' ανάγκη τοποθετηθούν ορατοί, πρέπει να είναι χαλύβδινοι, τύπου εγκεκριμένου από το Υπουργείο Βιομηχανίας, για ηλεκτρικές Εγκαταστάσεις.



Στην εσωτερική πλευρά τοίχων ιδιόκτητου κλειστού χώρου του συνδρομητή, η εγκατάσταση μπορεί να γίνει με πολύζευγο καρφωτό τηλεπικοινωνιακό καλώδιο και χωρίς τη χρήση σωλήνων.

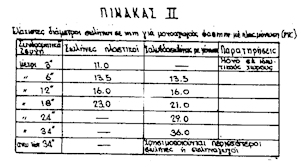

Στοιχεία σχετικά με τις διαμέτρους των σωλήνων, ανάλογα με το είδος τους και το πλήθος και είδος των καλωδίων, που θα τοποθετηθούν σ' αυτούς, δίνονται στους Πίνακες Ι και ΙΙ.





β. Καλωδιαγωγοί (κανάλια).



Χρησιμοποιούνται, κατά κύριο λόγο, σε τμήματα διαδρομής, στα οποία οδεύουν μεγάλες δέσμες καλωδίων, για να αποφεύγονται οι πολλοί σωλήνες.



Γενικά, μπορεί να είναι μεταλλικοί, πλαστικοί ή από άλλο υλικό, έχουν συνήθως ορθογωνική διατομή και τοποθετούνται, στους τοίχους, σε κατακόρυφες ή οριζόντιες διαδρομές (χωνευτοί ή όχι) ή και μέσα στο δάπεδο, αν εξασφαλίζεται η στεγανότητά τους.



γ. Ειδικά Συστήματα Σωληνώσεων.



Εκτός από τις συνήθεις κατασκευές με σωλήνες ή καλωδιαγωγούς (κανάλια), επιτρέπεται η χρησιμοποίηση (κυρίως σε χώρους γραφείων και γενικότερα σε ενιαίους χώρους, που δεν υπάρχει μόνιμη εσωτερική διαρρύθμιση), ειδικών συστημάτων σωληνώσεων νεώτερης τεχνικής (ενδοδαπέδια, επιτοίχια κανάλια κ.λ.π.).



Πριν από την χρησιμοποίηση τέτοιων συστημάτων, πρέπει να διαπιστώνεται από τους εγκαταστάτες, ότι ικανοποιούνται ιδιαίτερα οι παρακάτω προϋποθέσεις:





δ. Φρεάτια.



Εξασφαλίζουν τη λειτουργική συνέχεια της σωλήνωσης και κατασκευάζονται στο έδαφος, στο δάπεδο, στους τοίχους ή και στις οροφές της οικοδομής, στις κατωτέρω περιπτώσεις:



(1) Στα σημεία αλλαγής κατεύθυνσης, όταν η ακτίνα καμπυλότητας είναι μικρότερη από το εικοσαπλάσιο της διαμέτρου του σωλήνα.



(2) Στα σημεία αλλαγής του είδους των σωλήνων (υλικό, διατομή).



(3) Στην κατακόρυφη στήλη κάθε ορόφου, που δε διαθέτει δευτερεύοντα κατανεμητή. Στις περιπτώσεις αυτές, το φρεάτιο χρησιμοποιείται και ως κουτί ορόφου.



(4) Στις σωληνώσεις εδάφους και δαπέδου (ισογείου ή υπογείου) έτσι ώστε, σε ευθύγραμμη συνεχή διαδρομή, να μην υπάρχουν τμήματα, μήκους μεγαλύτερου των 30 m, ούτε τμήματα μήκους μεγαλύτερου των 15 m, εφόσον περιλαμβάνουν μέχρι μία παραδεκτή καμπύλη, όπως ανωτέρω (εδάφιο 1).



Στις περιπτώσεις τοποθέτησης σωλήνων με διάμετρο μεγαλύτερη κατά 50% τουλάχιστον από τη διάμετρο που προβλέπεται από τον παρόντα Κανονισμό, το μήκος των ευθύγραμμων τμημάτων μπορεί να φτάσει στο 50 m.



Οι εσωτερικές διαστάσεις των φρεατίων, φαίνονται στον Πίνακα (V).





(5) Στις σωληνώσεις τοίχων και οροφών, έτσι ώστε, να μην υπάρχουν συνεχή τμήματα, μήκους μεγαλύτερου των 15 m, που να έχουν μέχρι μία παραδεκτή καμπύλη (εδάφιο 1).



Οι εσωτερικές διαστάσεις αυτών των φρεατίων, πρέπει να είναι τουλάχιστον 20 cm x 20 cm, με βάθος 10 cm, εκτός εάν πρόκειται για διέλευση καλωδίων εισαγωγής οπότε ισχύει ο πίνακας (V).





(6) Τα φρεάτια πρέπει να κατασκευάζονται, έτσι ώστε:



Να έχουν κανονικά διαμορφωμένη την εσωτερική τους επιφάνεια και να μην προεξέχουν στο εσωτερικό τους τα άκρα των σωλήνων.



Να έχουν καλύμματα μεταλλικά, προσαρμοζόμενα στεγανά.



Στις θέσεις που προβλέπονται φρεάτια τοίχων και οροφών, μπορούν να χρησιμοποιούνται και ερμάρια, με τοιχώματα από συμπαγή και ανθεκτική ύλη (ξύλο, πλαστικό κ.λ.π.).



Γενικά, στα φρεάτια τοίχων και οροφών, η ράχη πρέπει να κατασκευάζεται από ξύλο (σανίδα με πάχος 2 cm τουλάχιστον), για τη στερέωση των καλωδίων.



ε. Κουτιά Διέλευσης.



Τα κουτιά διέλευσης εξυπηρετούν τον ίδιο σκοπό με τα φρεάτια και χρησιμοποιούνται, βασικά, στα τμήματα σωλήνωσης που φέρουν τις συνδρομητικές γραμμές. Οι διαστάσεις τους φαίνονται στον Πίνακα IV και τοποθετούνται:



(1) Σε ευθύγραμμη συνεχή διαδρομή της σωλήνωσης, έτσι ώστε να μην υπάρχουν τμήματα μήκους μεγαλύτερου των 9 m και όταν μεσολαβούν μέχρι 3 καμπύλες, τμήματα μήκους μεγαλύτερου των 7 m.



(2) Σε κάθε όροφο, στο σημείο συγκέντρωσης των σωληνώσεων του ορόφου και σύνδεσής του με τους άλλους ορόφους (κεντρική στήλη), εκτός αν έχει κατασκευαστεί φρεάτιο ή υπάρχει δευτερεύων κατανεμητής.



(3) Στα σημεία διακλάδωσης της σωλήνωσης.
