Διαξονική Κάμψη

Array
239,00 €

Πληροφορίες προϊόντος

Έκδοση 12.0 - Σεπτέμβριος 2020

ΕκτύπωσηEmail

Το πρόγραμμα αυτό επιλύει τυχαίες διατομές σε διαξονική κάμψη με ταυτόχρονη αξονική δύναμη. Μπορεί να επιλυθεί πρακτικά οποιοδήποτε πρόβλημα διαξονικής κάμψης στο οποίο μπορεί να θεωρηθεί ότι ισχύει η συνθήκη Euler-Bernoulli περί επιπεδότητας των διατομών, όπως:

  • Διατομές Ω/Σ με οποιαδήποτε διάταξη οπλισμού,
  • Μεταλλικές διατομές (ελαστική & πλαστική ανάλυση),
  • Σύμμικτες διατομές με εγκιβωτισμένες διατομές χάλυβα, οπές κάθε μορφής, ενισχύσεις, μανδύες, πολλαπλές περιοχές περίσφιγξης κ.λπ.,
  • Αντοχή εδάφους υπό άκαμπτο πέδιλο,
  • Ροπή αντοχής κοχλιωτής σύνδεσης άκαμπτων μεταλλικών μετωπικών πλακών, κ.α.

Το πρόγραμμα προσφέρει εξαιρετική ακρίβεια υπολογισμών & σταθερότητα. Ο αλγόριθμος επίλυσης έχει δημοσιευθεί σε διεθνή επιστημονικά περιοδικά και έχει παρουσιασθεί σε διεθνή συνέδρια.

Δυνατότητες

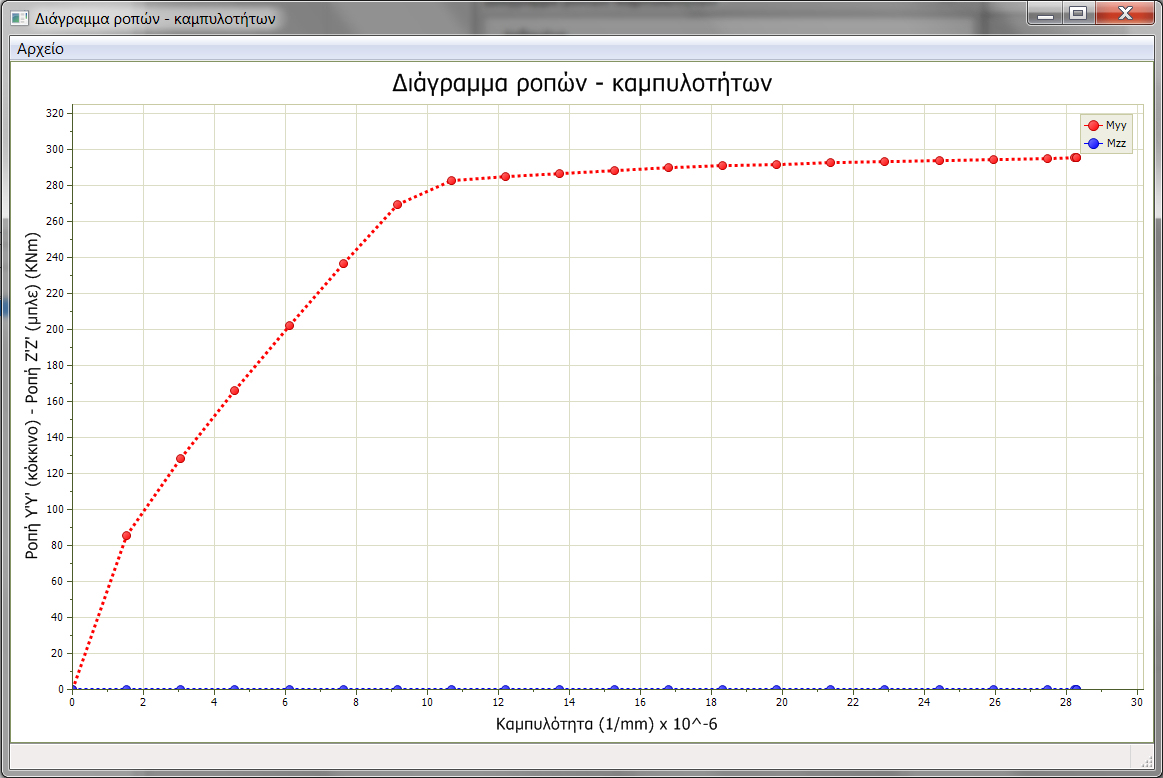

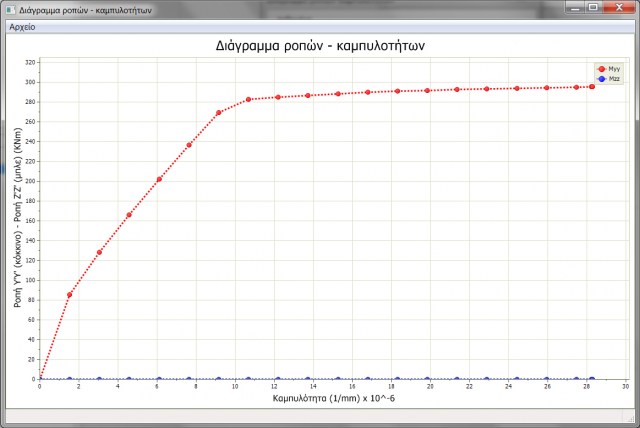

  • Ακριβές διάγραμμα ροπών - καμπυλοτήτων και εύρεση ροπής αντοχής για δεδομένη διεύθυνση του ουδέτερου άξονα.

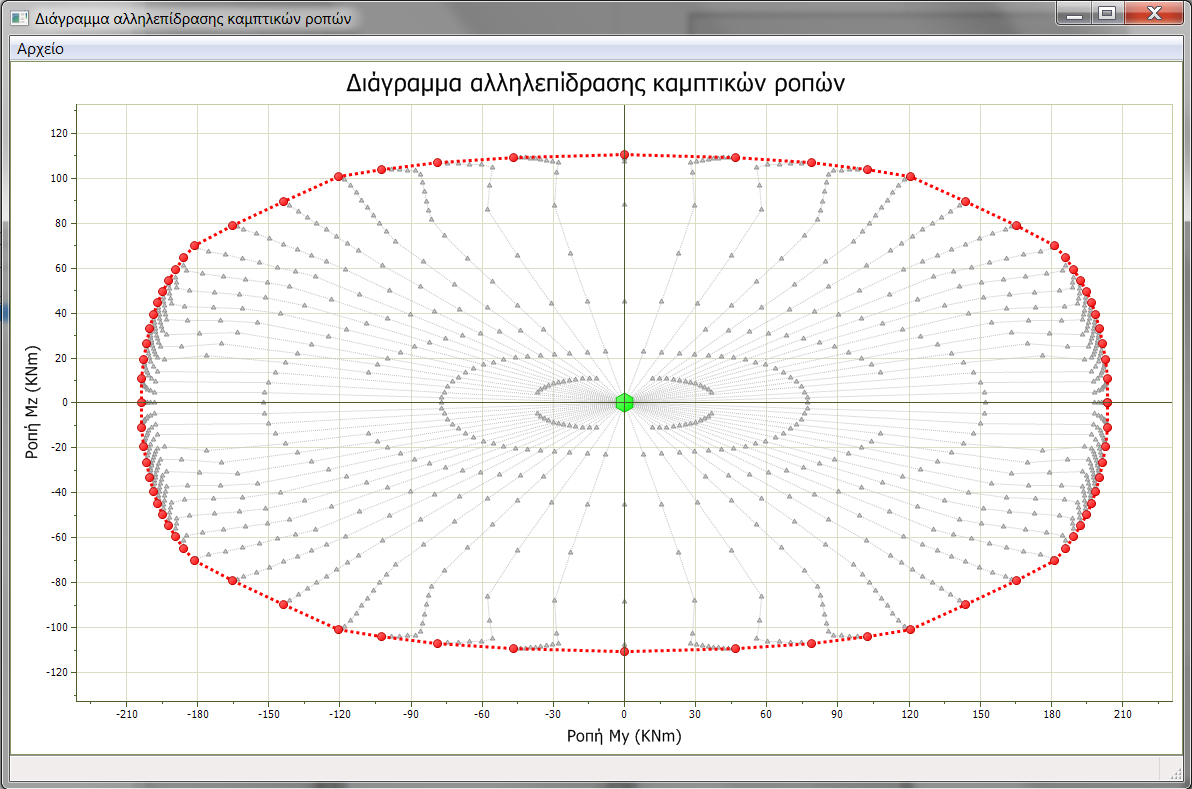

  • Ακριβές διάγραμμα αλληλεπίδρασης ροπής - ροπής για δεδομένο αξονικό φορτίο.
  • Υπολογισμός παραμορφωμένης κατάστασης διατομής υπό δεδομένα εξωτερικά φορτία.
  • Δυνατότητα υπολογισμού επιφάνειας αστοχίας με πολλαπλά διαγράμματα αλληλεπίδρασης για διάφορα επίπεδα αξονικού φορτίου.

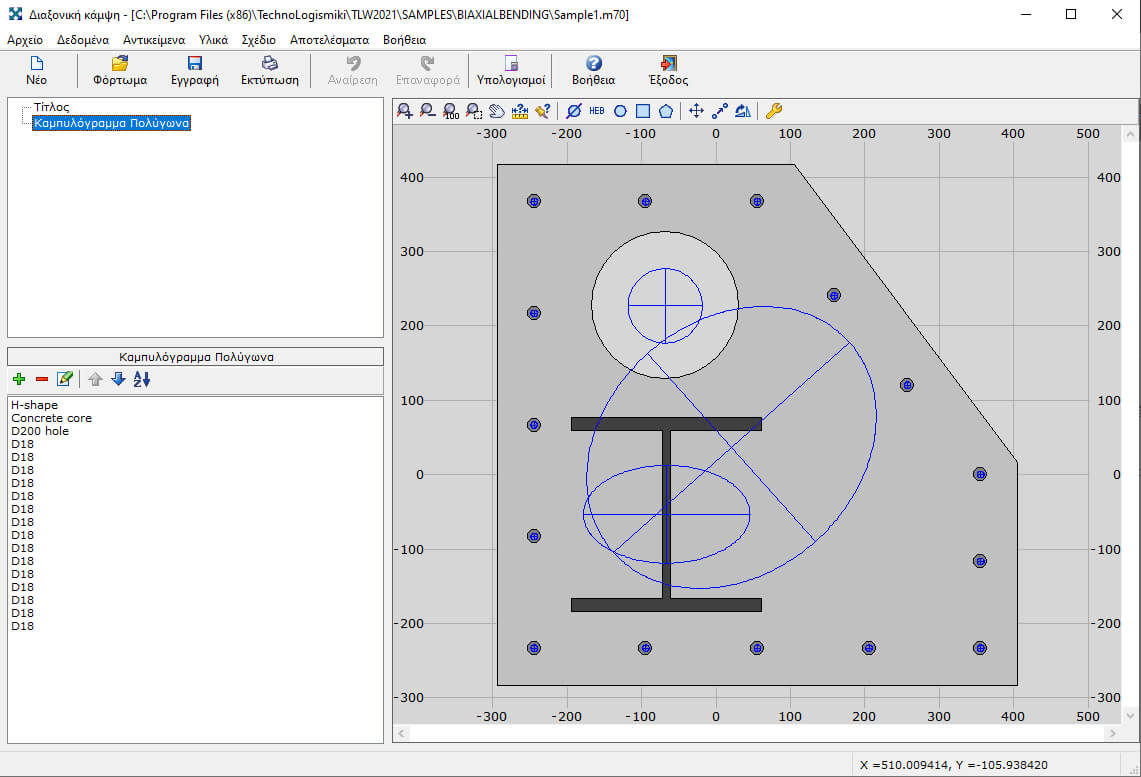

  • Ακριβής καθορισμός των διατομών με χρήση καμπυλόγραμμων πολυγώνων, δηλαδή πολυγώνων με πλευρές οι οποίες είναι είτε ευθείες γραμμές είτε τόξα κύκλου. Για παράδειγμα, οι μεταλλικές διατομές (I, IPE, HEB, L,...) ορίζονται επακριβώς, χρησιμοποιώντας τόξα κύκλου για τις καμπύλες συναρμογής, χωρίς καμία προσέγγιση.
  • Όλα τα αντικείμενα (ακόμη και οι μικρές διατομές διαμήκους οπλισμού) έχουν ακριβείς διαστάσεις και δεν λαμβάνονται υπόψη ως αδιάστατες ίνες.
  • Ορισμός υλικού στο προσκήνιο και στο παρασκήνιο. Με αυτόν το τρόπο, μπορεί να ληφθεί υπόψη π.χ. η επιφάνεια σκυροδέματος, η οποία καταλαμβάνεται από τους οπλισμούς.

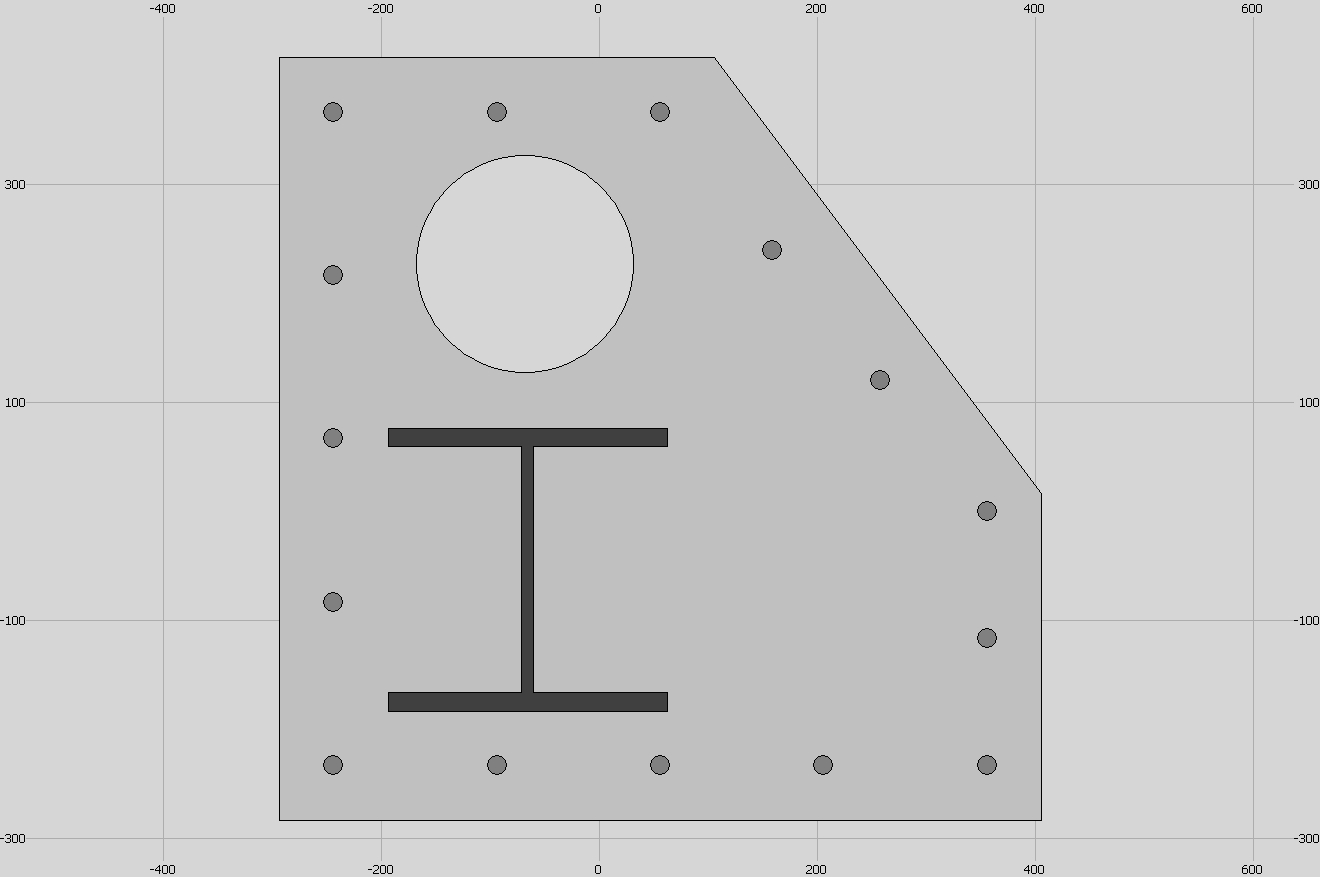

  • Κανένας περιορισμός κατά τον ορισμό σύμμικτων διατομών. Αντιμετωπίζονται κατά ενιαίο τρόπο διατομές με πολλαπλά υλικά, οπές, εγκιβωτισμένες διατομές, ενισχύσεις, μανδύες, πολλαπλές περιοχές περίσφιγξης σκυροδέματος κ.α.

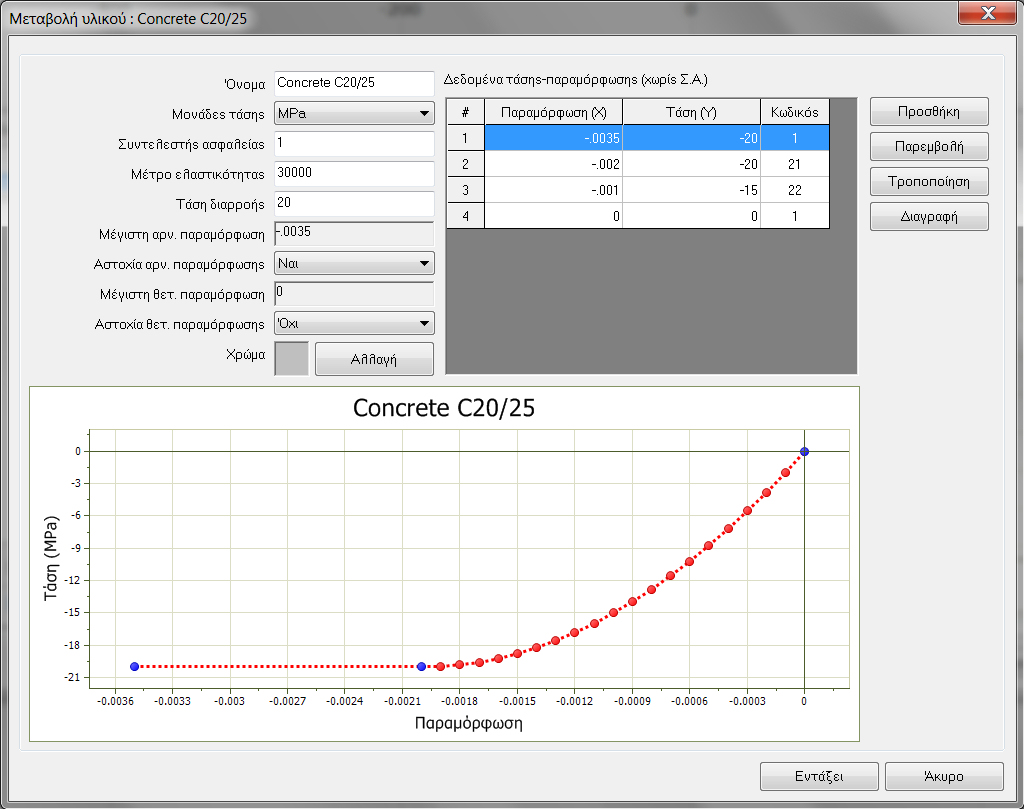

  • Γενικά διαγράμματα τάσεων - παραμορφώσεων υλικών (χάλυβας, σκυρόδεμα, έδαφος, κ.α.). Τα διαγράμματα ορίζονται ως συνεχόμενα κυβικά πολυώνυμα, πλήρως οριζόμενα από τον χρήστη.
  • Χρήση συντελεστών ασφαλείας στα υλικά.
  • Αυτόματος υπολογισμός και χρήση ελαστικού κέντρου διατομής.
  • Αυτόματος υπολογισμός και χρήση πλαστικού κέντρου διατομής.
  • Ακριβής υπολογισμός γεωμετρικών χαρακτηριστικών όλων των πολυγώνων.
  • Μεταβλητή ακρίβεια υπολογισμών, οριζόμενη από τον χρήστη.
  • Αναλυτική ολοκλήρωση του πεδίου των τάσεων, ακόμη και στην περίπτωση καμπύλων ακμών.
  • Εξαιρετική σταθερότητα και ακρίβεια, ακόμη και στην περίπτωση μεγάλων αξονικών φορτίων.
  • Εξαιρετικά γενικό πρόγραμμα, το οποίο μπορεί να χρησιμοποιηθεί σε οποιοδήποτε πρόβλημα μπορεί να θεωρηθεί ότι ισχύει η συνθήκη Euler-Bernoulli περί επιπεδότητας των διατομών μετά την κάμψη.

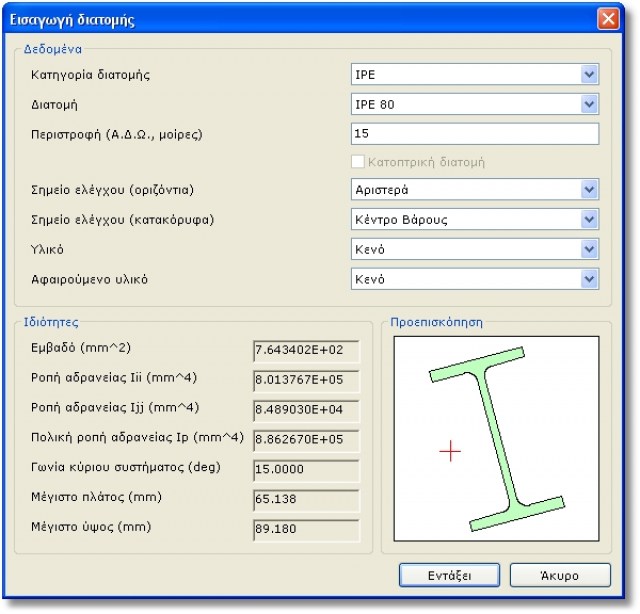

  • Πλήρης βιβλιοθήκη πρότυπων διατομών.
  • Πλήρης και παραμετροποιήσιμη βιβλιοθήκη υλικών.
  • Εργαλεία δημιουργίας κοινών διατομών όπως κύκλος, ορθογώνιο κ.λπ.
  • Επιλογή συστήματος μονάδων.
  • Εισαγωγή οποιασδήποτε διατομής από DXF.
  • Εξαγωγή της διατομής σε DXF.

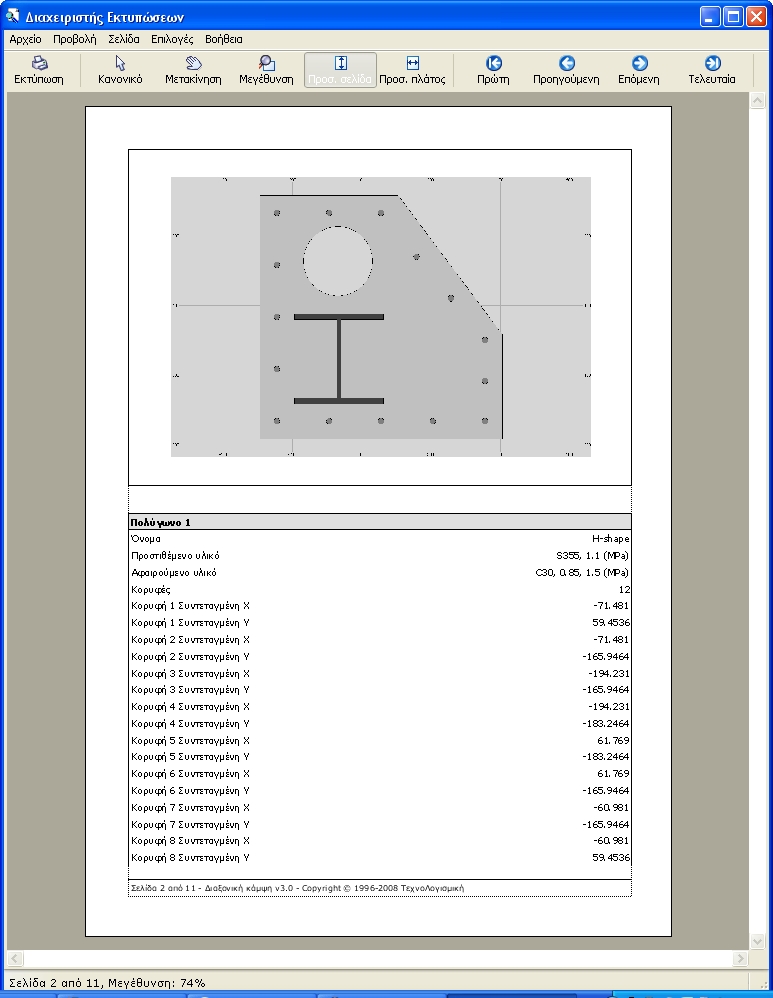

  • Επαγγελματικές εκτυπώσεις αποτελεσμάτων απευθείας ή σε Microsoft Word 2003 ή νεώτερο.
  • Πλήθος εργαλείων και αυτοματισμών.
  • Συμβουλή ημέρας.
  • Πλήρες εγχειρίδιο χρήσης.
  • Παραδείγματα χρήσης.
  • Live Update.
  • Ελληνικά και Αγγλικά.
